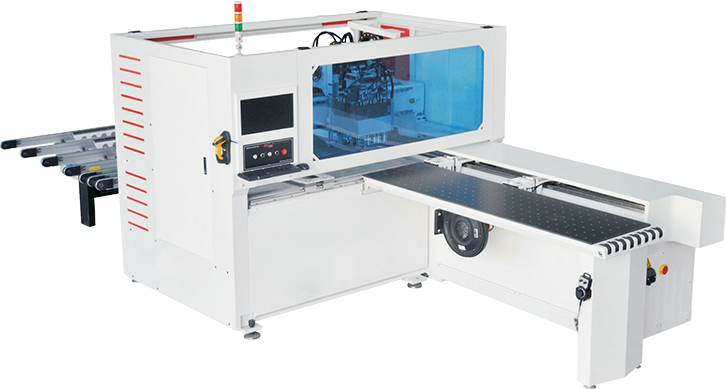

数控六面钻加工中心适用于板式家具的扫描、打孔、铣型、开槽等加工。双夹钳设计,一次装夹,即可全自动加工六面孔、双面槽,精度好,效率高。
主要配套电子锯或开料机使用,前端只需开料或配套开槽,后端打孔辅助开槽,正常情况下一台高速开料机配套一台数控六面钻,日均产量在300平方以上。
数控六面钻加工中心:
各轴行程 |
各轴高定位速度 |
钻孔组合装置 |
X轴:2580mm |
X轴: 70m/min |
垂直钻:12 ( X轴方向)+12 (Y轴方向) |
y轴:1380mm |
Y输. 60m/min |
水平钻: 2 ( X轴方向)+2 (Y轴方向) |
z轴:82mm. |
Z轴: 12m/min |
钻组电机转速 3400RMP ( r/min ) |
U轴:2580mm |
U输: 70m/min |
主抽功率 2. 2KW |
V轴:1100mm |
V轴 60m/min |
|
W轴:1 18mm |
W轴: 12m/min |
|
A轴:960mm |
A轴: 25m/min |
|
加工尺寸范围板材最大宽度
其它参数
板材最大宽度: 930mm
工作台高度: 1020mm总功率 17KW
板材最小宽度: 50mm
工作电压: 380V/50HZ机器净重 2600KG
板材最大长度: 2400mm
机器外形尺寸: 2500*3000*2200mm
板材最小长度: 200mm
机器工作尽寸... 2500*3700*2200mm .
板材最大厚度: 48mm
板材最小厚度: 12mm
